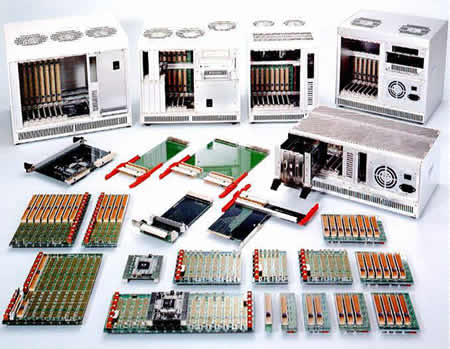

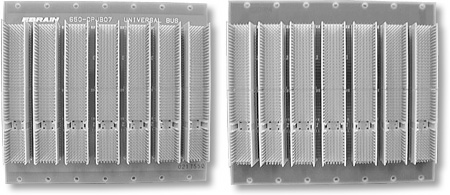

通用背板

PDF资料下载

20

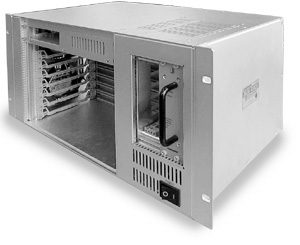

内置CompactPCI 电源机箱

PDF资料下载

21

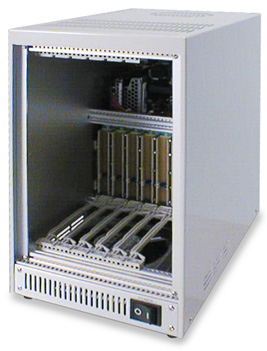

I/O板后插拔机箱

PDF资料下载

22

符合PCI PICMG2.16 紧凑行供电的机箱(6U)

PDF资料下载

23

内置CompactPCI 电源机箱(6U)

PDF资料下载

24

HD/FD安装架

PDF资料下载

25

延伸卡

PDF资料下载

26

PCI/CompactPCI 交换延伸卡

PDF资料下载

27

CompactPCI/PCI 交换延伸卡

PDF资料下载

28

托盘式PCI 桥

PDF资料下载

29

跳冒二级管阵列Shot Key Diode Array板

PDF资料下载

30

PCI/PCI 桥板

PDF资料下载

31

卡缘PCI 可移动桥模块

PDF资料下载

32

CompactPCI 电源背板

PDF资料下载







1.背板 PICMG Rev1.0
650
CPCI 系列

【特点】

1.2个系统槽构造(仅限8slots),即,一个右边构造,一个左边构造,有3个这样的槽,即,4槽和第6槽,和8槽;

2.信号线被全部布置在内层线路,特性阻抗被设定到65欧姆;

3.I/O缓冲区电源(V I/O)可以根据系统要求任意设定为+5V或者+3.3V

4.INTABCD布置基于REV2.1 规格

Specifications
PCB specification FR-4 (3.2t and 4.6t)
8 layers and 10 layers
Power feed method Screw terminal and faston terminal
+5V 60A Max.
+3.3V 30A Max.

VI/O

30A Max.

+12V

10A Max.

-12V

10A Max.

GND





Order Code Table
Order code No.of slots System slot L P S No.of layers
650-CPCI04R 4 Right side from the front face 94.40 60.96 60.96 3.2 8
650-CPCI06R 6 Right side from the front face 135.04 101.6 101.60 3.2 8
650-CPCI08R 8 Right side from the front face 175.88 142.24 142.24 4.6 10
650-CPCI08L 8 Left side from the front face 175.88 142.24 142.24 4.6 10

To TOP

2.背板 PICMG2.0 Rev2.1 3U 尺寸
650CPCIxxxA 系列

【特点】

1.系统槽, 2种类型,即,一种在左边由槽构造形成,另一个在右边由槽构造形成,从正面观看的来讲,有6个,即,槽1到槽4,槽6 和槽8
2.信号线被全部布置在内层线路,特性阻抗被调整到
65
3. I/O缓冲区电源(V I/O)可以根据系统要求任意设定为+5V或者+3.3V
4.
针脚GA在背板上(P2, A22 to E22)也用二进制来设定;
5.INT A ,B, C D 布线与大多数标准BIOS相兼容。
6.大体上满足PICMG REV1.0规格的
CPU 板操作。
7.作为8槽背板的可选项,配备了
shot key diode array




Specifications
PCB specification FR-4 (4.6t), 10 layers
However, slots 1 to 3 are FR-4 (3.2t), 10 layers
Power feed method Screw terminal and faston termanal
+5V 60A Max.
+3.3V 30A Max.
VI/O 30A Max.
+12V 10A Max.
-12V 10A Max.
GND

To TOP

3.背板 PICMG2.0 Rev2.1 6U
650
CPCIxxWR 系列


【特点】

1.PICMG2.0 REV2.1相符的6U背板。

2.abcd e排的P3, P4, and P5是开的,后插I/ O.(长针)

3.特性阻抗被设定为65Ω±10.

Specifications
PCB Specification FR-4 (4.6t) 10 layers
Power feed method Screw terminal and faston terminal
+5V 100A Max.
+3.3V 80A Max.
VI/O 30A Max.
+12V 10A Max.
-12V 10A Max.
GND
Order Code Table
Order code No. of slots System slot Size No. of layers
650-CPCI08WR 8 Right side from the front face 178.18 x 261.95 4.6 10
650-CPCI07WR 7 Right side from the front face 157.86 x 261.95 4.6 10
650-CPCI04WR Right side from the front face 96.9 x 261.95 4.6 10
650-CPCI03WR 3 Right side from the front face 76.58 x 261.95 4.6 10
650-CPCI01WR 1   28.44 x 261.95 4.6 10

To TOP

4.背板 PICMG2.0 Rev2.1(14)

650 CPCI14RA-BR

【特点】

1.这块背板后面安装一块托盘形式PCI 桥模块(651-PPBB64LHB),形成3U 14槽(primary bus板有7个槽+ secondary bus也有7个槽)(16个物理槽.)

2.PCI 桥完全支持连接;

3. V I/O 电源可以由primary bussecondary bus分别设定。

Specifications
PCB specification FR-4(4.6t), 10 layers
Connector 2mm HM connector
Power feed method Screw terminal and faston terminal
+5V (Max 60A)
GND
+3.3V (Max 30A)
VIO (Max 30A)
+12V (Max 10A)
-12V (Max10A)
Order code for only the backplane 650-CPCI 14RA

To TOP

5.ATX 电源的背板

650 CPCI08AT的系列

【特点】

1.安装有ATX用连接器和FAL, DEG, PRST, PONPOWER监视用的各种信号输入用连接器

2.V I/O 电源可以用jumper plate 任意设置为+5V或者+3.3V

Specifications
PCB Specification FR-4 (3.2t), 10 layers
Supply power capacity +5V……36A Max.
+3.3V…27A Max.
+12V……9A Max.
-12V……9A Max.
Order code/System slot 650-CPCI08ATL/Left side from the front face
650-CPCI08ATR/Right side from the front face
650-CPCI04ATR/Right side from the front face

To TOP

6.背板 PICMG2.0 Rev3.0 6U 尺寸

650CPCIxxWRB 系列

【特点】

1. PCI时钟符合PICMG2.0 REV3.0工作频率为33MHz或者66MHz

2.每个槽的P3, P4, and P5连接器都是长针,并有后套,abcd e排的P3, P4, and P5是开的,后插I/ O板。

3.特性阻抗被设定到65Ω±10

4.电源供给可以由plug-in插入式的电源从前面或者通过接线端子后表面提供电力。

Specifications
PCB specification FR-4 (4.6t), 10 layers
Connentor 2mm HM connector
Power feed method Plug-in power supply method or screw terminal method
+5V……100A Max.
+3.3V……30A Max.
VI/O……30A Max.
+12V……10A Max.
-12V……10A Max.
GND
For operation with the PCI clock of 66MHz, open the M66EN jumper pin.
Order code Table
Order code No. of slots System slot Size No. of layers
650-CPCI05WRB 5 Right side from the front face 170.00 x 261.95 4.6 10

To TOP

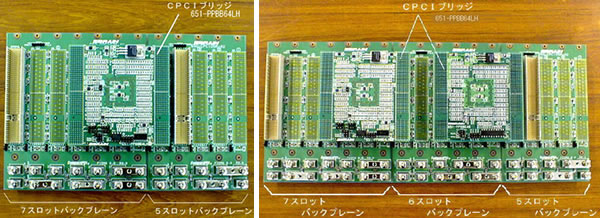

7. 背板 PICMG2.0 Rev3.0 3U 规格4U 尺寸

650 CPCIxxR 4U 系列

【特点】

1.符合PICMG2.0 REV3.04U 尺寸(主宽3U)背板。

2. 可以任意选择5槽,6槽和7槽的背板,通过使用CPCI (651-PPBB64LHB)连接。实现可变扩展;

与一个基于6U规格7U 尺寸的背板组合,可以构成3U/6U混合型背板;

3.由于增强了电源末端,获得稳定的电源。 安装一个电源Bus Bar (可选择)可以简化电源配线。

Specifications
PCB specification FR-4 (4.6t), 10 layers
Characteristic impedance 65?±10%
Bus width 64Bit
Supply power capacity
(7 slots)
+5V 60A
+3.3V 60A
+12V 10A
-12V 10A
Order Code Table
Order code No. of slots Size No.of layers
650-CPCI05R-4U 110.4 x 158.3 4.6 10
650-CPCI06R-4U 121.7 x 158.3 4.6 10
650-CPCI07R-4U 142.0 x 158.3 4.6 10

4U-size 12-slot Backplane which connected 4U-size 7-slot Backplane and 4U-size 5-slot Backplane using a CPCI Bridge.
4U-size 18-slot Backplane which connected 4U-size 7-slot Backplane, 4U-size 6-slot Backplane, and 4U-size 5 slot Backplane using two CPCI Bridge.

To TOP

8.背板 PICMG2.0 Rev3.0(3U 规格 4U 尺寸)

650-CPCI08R-4U8.

【特点】
1. 符合PICMG2.0 REV3.0规范的4U 尺寸(主宽3U)背板

2.它可以是满足33MHz 64bit的热插拔(Hot Swap)

3.由于增强了电源末端,获得稳定的电源。 安装一个电源Bus Bar (可选择)可以简化电源配线



Specifications
PCB specification FR-4 (4.6t), 10 layers
Characteristic impedance 65Ω±10%
Bus width 64bit
Supply power capacity +5V, 90A
+3.3V, 90A
+12V, 10A
-12V, 10A

To TOP

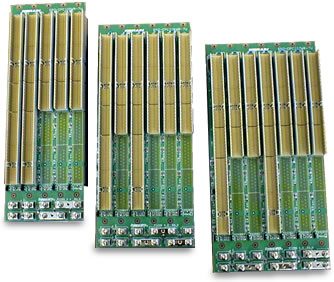

9.背板 PICMG2.0 Rev3.0 ] 6U 规格7U 尺寸

650CPCIxxWR-7系列

【特点】

1. 符合PICMG2.0 REV3.0规范的7U背板(主带宽6U)

2.可以任意选择5槽,6槽和7槽的背板,通过使用CPCI (651-PPBB64LHB)连接。实现可变扩展;

3U规范的4U大小的背板 (650-CPCI○○R-4U 系列)组合,可以构成3U/6U混合型背板;

3.由于增强了电源末端,获得稳定的电源。 安装一个电源Bus Bar (可选择)可以简化电源配线


Specifications
PCB specification FR-4 (4.6t), 10 layers
Characteristic impedance 65Ω±10%
Bus width 64Bit
Supply power capacity
(7 slots)
+5V 60A
+3.3V 60A
+12V 10A
-12V 10A
PICMG2.0REV3.0 6U Specification 7U-Size Order Code Table
Order code No. of slots Size (L x H) No.of layers
650-CPCI05RW-7U 110.4 x 291.6 4.6 10
650-CPCI06WR-7U 121.7 x 291.6 4.6 10
650-CPCI07WR-7U 142.0 x 291.6 4.6 10
7U-size 11-slot backplane which connected 7U-size 6-slot backplane and 7U-size 5-slot backplane using a CPCI bridge.
  The backplane extended to 7U-size 7 slots + 4U-size 6 slots using a CPCI bridge.

To TOP

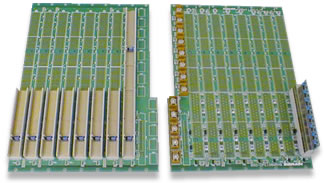

10.背板 PICMG2.1 Rev1.0 6U 符合热插拔 Hot Swap

650CPCIxxWRHS 系列

【特点】

1. 6U背板,P1 P2 连接器符合PICMG2.1 REV1.0的背板(热插拔规范)

2. abcd e排的P3, P4, and P5是开的,后插I/ O板;

3.特性阻抗被设定到65Ω±10

4.为了与热交换规格相符,增加CLK5 CLK6

5.这块背板基于非硬件连接控制(No Hardware Connection Control规范



(650-CPCI08WRHS)


Specifications
PCB specification FR-4 (4.6t), 10 layers
Supply feed method Screw terminal and faston terminal
+5V 100A Max.
+3.3V 80A Max.
VI/O 30A Max.
+12V 10A Max.
-12V 10A Max.
GND

To TOP

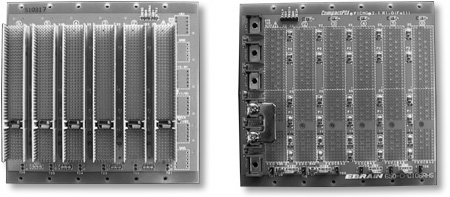

11.背板 PICMG2.1 Rev1.0 3U 符合热插拔Hot Swap

650-CPCI06 RHS

【特点】

1. 3U背板,P1 P2连接器符合PICMG2.1 REV1.0(热交换规范)

背板可以与基本热交换系统basic Hot Swap system或者完全热交换系统兼容full Hot Swap system

2.特性阻抗被设定为65Ω±10

3.这块背板基于非硬件连接控制规范No Hardware Connection Control

Specifications
PCB specification FR-4 (4.6t), 10 layers
Connector 2mm HM connector
Power feed method Screw terminal and faston terminal
+5V (MAX60A)
+3.3V (MAX30A)
VI/O (MAX30A)
+12V (MAX10A)
-12V (MAX10A)

To TOP

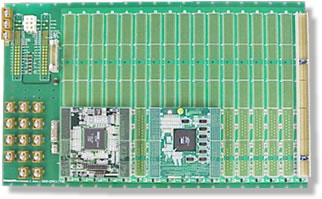

12.双插入式的电源的整块的Backplane

650-CPCI17WL

【特点】

安装了两个插入式plug-in电源,符合PICMG2.11(电源接口POWER Interface)规格的连接器。

CPCI总线有由于安装了托盘式桥模块(651 PPBB64RHB) 形成了17槽,外围的槽(16个槽)可以使用。

Specifications
PCB specification FR-4 (4.6t), 10 layers
Connector 2mm HM connector
Supply power capacity +5V (Max 140A)
+3.3V (Max 170A)
+12V (Max 10A)
-12V (Max10A)
Characteristic impedance 65?±10%

To TOP

13.背板 PICMG2.5 Rev1.0计算机电话整合

650-CPCT08WR

【特点】

1.这是一个符合PICMG2.5 REV1.0 规范的CPCI 64位的计算机电话整合背板。

2.系统槽P3, P4, and P5I/O 模块在背面插,并且全部针是开放式的;

3.外围槽P4定义为H110 TDM总线,外围插槽P5定义为计算机电话整合通用I/O(全部针打开)



Specifications
PCB specification FR-4 (4.6t), 10 layers
Characteristic impedance 65?±10%
Bus width 64Bit
Supply power capacity
+5V 90A
+3.3V 90A
+12V 10A
-12V 10A
Vbat 12A
VbatRtn 12A
-SELVbat 10A
VRG 12A
VRGRtn 12A
Order Code
Order Code No. of slots Size
650-CPCT 08WRB 8 182.96×261.95
650-CPCT 04WRB 4 118.72×261.95

To TOP

14. 单标准包交换技术构造背板 PICMG2.16 Rev1.0
650-CSFP07WR

1. 符合PICMG2.16 REV1.0 规范,7U 7CPCI/PSB数据总线背板;

2. P1P2PICMG2.0 REV3.0  64位配线规格,并且单端阻抗(Zo)被设定到65Ω±10

P3基于双交换板(NodeLink A)相容Ethernet数据总线,并且差动阻抗被设定为100Ω± 10%



Specifications
PCB specification FR-4 (4.6t), 10layers
Supply power capacity +5V, 90A
+303V, 60A
±12V, 10A

To TOP

15.双标准包交换技术构造背板

PICMG2.16 Rev1.0

650 CDFP07WL

【特点】

1. 符合PICMG2.16 REV1.0 规范,7U 7CPCI/PSB数据总线背板;

2. P1P2PICMG2.0 REV3.0 64位配线规格,并且单端阻抗(Zo)被设定到65Ω±10

P3基于双交换板(NodeLink A/B)相容Ethernet数据总线,并且差动阻抗被设定为100Ω± 10%

Specifications
PCB specification FR-4 (4.6t), 10 layers
Supply power capacity +5V, 90A
+3.3V, 60A
±12V, 10A

To TOP

16. 双标准包交换技术构造背板

PICMG2.16 Rev1.0

650 CDFP08WLP

【特点】

1.符合PICMG2.16 REV1.0 规范,7U 7CPCI/PSB数据总线背板

2. P1P2PICMG2.0 REV3.0,并且单端阻抗(Zo)被设定到65Ω±10%,系统便能通过跳线来实现;

3. P3与这双标准包交换技术构造背板(NodeLink a/b)兼容的Ethernet规格,并且差动阻抗被设定为100 Ω± 10%



Specifications
PCB specification FR-4 (4.6t), 10 layers
Supply power capacity +5V, 90A
+3.3V, 60A
±12V, 10A

To TOP

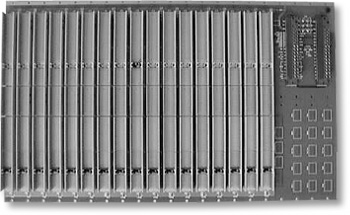

17. 单标准包交换技术背板

PICMG2.16 Rev1.0

650-CSFP17WR

【特点】

1. 符合PICMG2.16 REV1.0 规范,7U 7CPCI/PSB数据总线背板;

2. P1P2PICMG2.0 REV3.0  64位配线规格,并且单端阻抗(Zo)被设定到65Ω±10

P3P5与这双标准包交换技术构造背板(NodeLink a/b)兼容的Ethernet规格,并且差动阻抗被设定为100Ω± 10%

Specifications
PCB specification FR-4 (4.6t), 10 layers
Supply power capacity +5V, 140A
+3.3V, 140A
±12V, 10A

To TOP

18.串行网络PICMG2.20 Rev1.0 背板

650-CPSM11WL

【特点】

1.PICMG2.20标准(串行网络总线)是在CPCI 平台对完全网络总先接连处的串行网络结构追加定义,满足各种协议之间数据交换的总线标准设计;

2. P4位置使用ZD 连接器(高速连接器),通过被规定为背板严密的差动阻抗控制和动能板间的交换接口的SERDES 驱动,这可以实现2.5Gbps 传送率。

3.背板由11个槽(CPCI总线)组成,串行网络数据总线(P4)8个槽组成(从槽4 到槽11)组成, 并且支持8通道 x 2端口(Smaller Replicated Mesh specification)



Specifications
CPCI Bus 11 slots, 64-bit data bus (PCI to PCI bridge board mounted)
Serial mesh bus (P4)     8 slots (from Slot 4 to Slot 11)
Packaged connectors
Pl、P2、P3、P5 2mm HM connectors
P4(Slot 1 to Slot 3) 2mm HM connector
P4(Slot 4 to Slot 11) ZD connector
Substrate specification
Number of layers 14 layers
Thickness 4.5mm
Material CCL-HL950K(Low relative permittivity material)
Specific permittivity 3.5
Predetermined impedance
CPCI bus Zo=65Ω±10%
Serdes transmission line Zdiff=100Ω±10%
Auxiliary clock line Zo=50?±10%
Multi-drop differential clock line Zdiff=130Ω±10%
(terminator with 80?)

To TOP

19.通用背板

650-CPUB07

【特点】

1. P4 P5用通用的7槽背板

2. zf列是GND a e列所有的针都是数据线;

3.不能供给电源



Specifications
PCB specification FR-4 (3.2t), 6 layers
Connector 2mm HM connector

To TOP

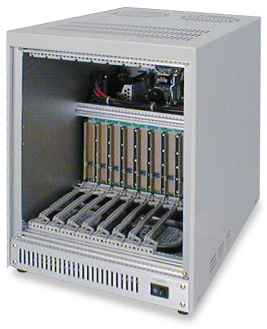

20.内置CompactPCI 电源机箱 775-PRU10SU

【特点】

1.CompactPCI10槽宽系统机箱,内部含有一个背板 (8),电源和风扇;

2.CPU板槽最大容纳宽度为12HP (60毫米)

3.外围槽可以通过可选择部件,实现6U 3U混合使用。

Specifications
External dimensions(mm)
W= 235.5
H= 320.5
D= 330
Mounted power supply capacity
+5V 30A
+12V 2.5A
-12V 2.5A
+3.3V 2A
Order code for the attached backplane
Backplane 650-CPCI08RA
Housing case 775-PRU10SU

内置CompactPCI 电源机箱  775-PRU08SU

【特点】

1. CompactPCI8槽宽系统机箱,内部含有一个背板 (6),电源和风扇;

2. CPU板槽最大容纳宽度为12HP (60毫米)

3. 外围槽可以通过可选择部件,实现6U 3U混合使用.



Specifications
External dimensions(mm)
W= 195
H= 320.5
D= 330
Mounted power supply capacity
+5V 30A
+12V 2.5A
-12V 2.5A
+3.3V 2A
Order code for the attached backplane
Backplane 650-CPCI06RA
Housing case 775-PRU08SU



内置CompactPCI 电源机箱 775-PRU08SA

【特点】

1.这是3U CompactPCI桌上机箱,装置了背板,电源,风扇以及HD/FD 安装盒。

2.最适合CompactPCI系统的评估用。

Specifications
External dimensions(mm)
W= 435.8
H= 192.8
D= 250
Mounted power supply capacity
+5V 20A
+12V 10A
-12V 0.5A
+3.3V 5A
Order code for the attached backplane 650-CPCI08RA



内置CompactPCI 电源机箱  775-PRU20SU

【特点】

1. CompactPCI 20槽宽系统机箱 ,内部含有一个背板 (14),电源和风扇。

2. CPU板槽能最大容纳宽度为12HP (60毫米)。。

3. 外围槽可以通过可选择部件,实现6U 3U混合使用。

4. HD/FD支架(270-FH02W)使用标准规格安装。


Specifications
External dimensions(mm)
W= 438.7
H= 320.5
D= 330
Mounted power supply capacity
+5V 60A
+12V 4.3A
-12V 4.3A
+3.3V 10A
Order code for the attached backplane 650-CPCI14RA-BR



CompactPCI H110(6U)内置电源机箱 775-PRU08WSTF

【特点】

1. 6U尺寸CompactPCI 19’上架机箱,内部含有电源,HD/FD CD-ROM 驱动盒,背板满足H110规范;

2.系统插槽可以在背面I/O 插卡上;

3.电源可以独立插插上,并且配有一个警报功能。

4.电源可以满足热插拔,有2个单元可以用做冗余运行;

Specifications
External dimensions(mm)
W= 482.6
H= 354.8
D= 295
Mounted power supply capacity
+5V 50A(Max)
+12V 12A(Max)
-12V 2A(Max)
+3.3V 50A(Max)
Up to 400W is usable.
Order code for the attached backplane 650-CPCT08WR
650-POB02W

To TOP

21. I/O板后插拔机箱

775-PRU08WRI

【特点】

1.后插拔8CPCI机箱,内装电源,风扇和HD/FD支架适;

2. 安装与符合PICMG2.0 REV2.1规范的6U背板;

Specifications
External dimensions(mm)
W= 438.7
H= 360
D= 352
Mounted power supply capacity
+5V 30A
+3.3V 10A
+12V 4A
-12V 4A
Order code for the attached backplane 650-CPCI08WR


I/O板后插拔机箱

775-PRU08WA

【特点】

1. CompactPCI廉价6U桌上机箱,内装置了HD/FDCD-ROM 支架,电源和背板;

2. 系统插槽可以在背面I/O 插板上。



Specifications
External dimensions(mm)
W= 375
H= 351
D= 295
Mounted power supply capacity
+5V 20A
+3.3V 5A
+12V 10A
-12V 0.5A
Order code for the attached backplane 650-CPCI08RA
650-IO01(P4,P5)


I/O板后插拔机箱

775-PRU08WRE2

【特点】

1.CompactPCI 6U 桌面机箱,装置了HD/FDCD-ROM 支架,和背板;

2.系统插槽可以在后面I/O 板上。

3.这种产品是一种EMI对等的机箱;。

Specifications
External dimensions(mm)
W= 438.6
H= 357
D= 296.6
Mounted power supply capacity
+5V 30A
+3.3V 30A
+12V 2A
-12V 2A
Order code for the attached backplane 650-CPCI08RA
650-IO01(P4,P5)


I/O板后插拔机箱

775-PRU17WRI

【特点】

1?.17I/O 板后插拔机箱;

2. 电源可以满足热插拔,有2个模块可以实现冗余运行;

3.安装了一个由CompactPCI 桥连接6U 17槽背板。

Specifications
External dimensions(mm)
W= 439
H= 360
D= 352
Mounted power supply capacity
+5V 50A (MAX)
+3.3V 50A (MAX)
+12V 12A (MAX)
-12V 2A (NAX)
Up to 400W is usable.
Order code for the attached backplane 650-CPCI17WL-BR2

To TOP

22. 符合PCI PICMG2.16 紧凑行供电的机箱(6U)

775-CPR07CSFP

【特点】

1.这是满足PICMG2.16规范,6U尺寸CompactPCI 19英寸框架安装机箱,内部含有电源,HD/FD CD-ROM 安装盒背板;

2.后面插拔I/O板与7槽机箱符合;

3.电源可以满足热插拔,有2个模块可以用做电源冗余运行。



Specifications
External dimensions (mm) W=482.6 H=221.4 D=295.58
Mounted power supply capacity +5V、 25A*
+3.3V、25A*
+12V、3A
-12V、1A
(Up to 175W is usable)
*Total 5V、3.3V is for 27A(MAX)
Order code for the attached backplane 650-CDFP07WL
A type conforming to the PIGMG2.16
650-POB02S

满足CompactPCI PICMG2.16规范 内置电源机箱(6U)

 775-CPR17CSFP

【特点】

1.支持I/O 板后插拔。 6U 19英寸框架安装机箱,内置了符合CPCI PICMG2.16规范的背板;

2.每个风扇可以独立插插上,并且配有一个警报功能。

3.电源可以满足热插拔,最大有2个模块可以用做冗余运行。


Specifications
External dimensions (mm) W=482.6 H=354.8
D=295
Mounted power supply capacity +5V、 50A
+3.3V、50A
+12V、 12A
-12V、 2A
(Up to 400W is usable.)
Order code for the attached backplane 650-CSFP17WR
A type conforming to the PICMG2.16
650-POB02W

To TOP

23.内置CompactPCI 电源机箱(6U)

775-CPR03WST

【特点】

1. CompactPCI 廉价6U桌面机箱,内置了HD/FDCD-ROM 驱动盒,和背板;

2. 系统插槽可以在后面I/O 插卡上;

3.这种产品价格低并且最常适于评估和测试。




Specifications
External dimensions (mm) W=280.86
H=292.5
D=295
External dimensions (mm) +5V 20A
+3.3V 6A
+12V 4A
-12V 4A
Order code for the attached backplane 650-CPCI03WR

To TOP

24. HD/FD安装架

CompactPCI系统用HD/FD安装架;

HD/FD模块安装架,650/270-HD FD系列


(650-HD02S)

  (650-FD02S)

  (270-FH02W)


HD/FD Unit Fixing Chassis  Order Code Table
Order code Drive to be fixed Size
650-HD02S 3.5"HD 3U
650-CPS50S 3.5"FD 3U
270-FH02W 3.5"HD?3.5"FD 6U

To TOP

25.延伸卡

651CPCE 系列

【特点】

1. CompactPCI系统用扩展卡。有3U 6U两类可提供;

2.每条信号线被安排在内层。信号都是由2mm HM连接器输出,因此可进行信号探测。

651-CPCE160S





Specifications
PCB specification FR-4 (1.6t), 8 layers
Connector 2mm HM connector
J1/J2 specification CPCI power supply specification
Applicable size 3U


651-CPCE160SS





Specifications
PCB specification FR-4 (1.6t), 8 layers
Connector 2mm HM connector
J1/J2 specification Parallel connection
Applicable size 3U


651-CPCE160W





Specifications
PCB specification FR-4 (1.6t), 8 layers
Connector 2mm HM connector
J1/J2 specification CPCI power supply specification
Applicable size 6U


651-CPCE160WE





Specifications
PCB specification FR-4 (1.6t), 8 layers
Connector 2mm HM connector
J1/J2 specification CPCI power supply specification
J3 specification Parallel connection (connector mounting is an option)
J4/J5 specification CPCI power supply specification
Applicable size 6U


651-CPCE160WF





Specifications
PCB specification FR-4 (1.6t), 8 layers
Connector 2mm HM connector
J1/J2 specification CPCI power supply specification
J3 specification Parallel connection (connector mounting is an option)
J4/J5 specification Parallel connection
Applicable size 6U

To TOP

26.PCI/CompactPCI 交换延伸卡

651-PCED110

【特点】

1.可以在PC PICMG数据总线上评价或者测试CompactPCI 外围板(3U6U)

2.该产品专用于外围板。 需要注意的是该产品不能在CPU 插槽里使用。 不适用在使用INTP S IDE外围扩展卡中使用(中断CompactPCI IDE)



Specifications
PCB specification FR-4 (1.6t), 8 layers
PCI card edge side 5V BOARD
CompactPCI side The VI/O is set to 5V

To TOP


27.CompactPCI/PCI 交换延伸卡

651-PCPE160S

【特点】

1.这是一个CompactPCI/卡缘PCI 交换扩展卡,是在CompactPCI系统上评价或者测试卡边PCI 扩展卡的工具。

2.该产品专用于外围板。需要注意的是这种产品不能在CPU 插槽里使用


Specifications
PCB specification FR-4 (1.6t), 8 layers
PCI card edge side 5V BOARD
CompactPCI side The VI/O is set to 5V

To TOP

28.托盘式PCI

651PPBB 系列

【特点】

1.托盘式PCI/PCI 桥板,可以用于CompactPCI总线延伸,

2.该装置3.3 V的核心电源是由5V调节来的,因此此桥可由单一的5V电源来运作;

3.原先的数据总线primary bus和第二个数据总线secondary bus的中断顺序可以通过跳线设置;


Specifications
PCB specification FR-4 (1.6t), 8 layers
Connector 2mm HM connector
PCI/PCI bridge 651-PPBB64RHB Intel21154(64bit)
651-PPBB64LHB
Operating temperature 0~60℃
Power consumption 5V,1A(max)
Order code 651-PPBB64RHB(64Bit)
651-PPBB64LHB(64Bit)



托盘式PCI

651-PPBB66系列

【特点】

1.托盘式PCI/PCI 桥板,可以用于CompactPCI总线延伸;

2.该装置3.3 V的核心电源是由5V调节来的,因此此桥可由单一的5V电源来运作;

3.原先的数据总线primary bus和第二个数据总线secondary bus的中断顺序可以通过跳线设置。

4.满足66 MHz 64位。




Specifications
PCB specification FR-4 (1.6t), 10 layers
Connector 2mm HM connector
PCI/PCI bridge Intel21154(64bit)
Operating temperature 0~60℃
Power consumption 5V1A(MAX)

To TOP

29..跳冒二级管阵列Shot Key Diode Array

650-STB01

【特点】

1.这是8槽背板的可项,安装在最后一槽背面;

2.作为总线线路的反射干扰的对等,安装了跳帽Shot Key和垫二极管阵列;



Specifications
Maximum connection forward current (IF) 50mA
DC forward voltage (VF) For Vcc ; IF=18mA → 0.85V
For GND ; IF=18mA → -0.75V
Supply voltage VCC 2.7V~5.5V

To TOP

30.PCI/PCI 桥板

651-PPBB01

【特点】

1. CompactPCI总线扩展用6U PCI/PCI 桥板;

2.一块间于原先的数据总线的最后一个槽和延伸数据总线的系统槽的桥块能够扩展第二个数据总线;

3.第二个数据总线的仲裁arbitration能支持外围的7槽的数据设备;




Specifications
PCI/PCI bridge Intel 21150(32Bit)
Interrupt(INT A,B,C,D) The interrupt routing of the primary and secondary buses is set by jumper pin.
Operating temperature 0~60℃
Power consumption +5V,1A(Max)

To TOP

31. 卡缘PCI 可移动桥模块

275-CPCU03

【特点】

1.可在CompactPCI 机箱中能安装卡缘PCI 外围卡(3个槽)的可移动桥模块;

2.最适合用于CompactPCI板和卡缘PCI槽的混合系统的评估和构造?

3.当安装在自供电的CompactPCI机箱里时, 箱体上PCI总线下面的导轨必须被拆卸。





Specifications
PCB Specification Bridge board 6 layers, 1.6t
PCI bus 6 layers, 1.6t
PCI/PCI Intel 21150 (32Bit)
Operating temperature 0~60℃
Power consumption Bridge +5V,1A(Max)
Allowable current of the card edge PCI bus (3 slots) +5V,6A
+3.3V,8A
VI/O power supply Fixed to +5V

To TOP

32. CompactPCI 电源背板

650POB 系列

【特点】

1.PICMG2.11 REV1.0规范相符的插入式电源背板

2.3U6U 2种类型 每种类型都允许电源供电。


Specifications
PCB specification FR-4 (1.6t)
Connector PCI47M400A1 manufactured by Positronic
Power feed method Nylon connector manufactured by AMP.

To TOP





copyright© 2008 Suzhou EBRAINS Electronics Co.,Ltd.
Send the opinion and question of this site from
here.
